Los modelos TDK-Lambda TPS4500 con salida única o dual pueden operar en serie o en paralelo para adaptarse a las necesidades de cada aplicación.

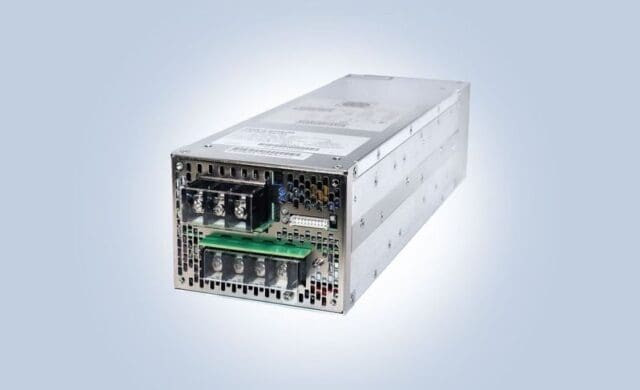

TDK Corporation introduce las fuentes de alimentación industriales TDK-Lambda TPS4500 con salida única o dual y potencia de 4.500 W. Estos módulos se pueden configurar para compartir las cargas en cualquier proporción, hasta las especificaciones de salida nominal, y están diseñados para operar en serie o en paralelo y aumentar la tensión o la potencia de salida.
Con capacidad de funcionar desde una entrada trifásica de alta tensión en una configuración Delta o Wye de 360 a 528 Vac, las unidades TPS4500 se pueden emplear en múltiples aplicaciones, destacando equipos de test y medida, producción de semiconductores, fabricación aditiva (FA), impresoras, láseres y amplificadores de potencia por radiofrecuencia (RF).
Precisamente, su entrada trifásica elimina la necesidad de transformadores reductores (step–down) costosos y ayuda a equilibrar la corriente de carga de fase.
La serie TPS4500 se caracteriza por un gran número de funciones, con señales aisladas de fallo de CA (AC Fail), CC buena (DC Good) y fase caída, encendido/apagado remoto, sensado remoto y una fuente de alimentación en espera (standby) de 12 V y 0,3 A.
La interfaz de comunicaciones PMBus™ respalda funciones de monitorización y control remoto, proporcionando visibilidad en tiempo real de parámetros clave como tensión de salida, corriente de salida, temperatura interna, señales de estado y velocidad de ventilador.
PMBus™ también permite programar elementos críticos, como tensión de salida, límite de sobrecarga y encendido/apagado remoto, y ajustar las salidas nominales de 92 V – 49 A y 184 V – 24,5 A: la de 92 V se pueden configurar entre 10 y 96,5 V, mientras que la de 184 V lo hace entre 20 y 193 V.
Los modelos TPS4500 tienen una eficiencia típica del 93 por ciento y pueden ponerse en marcha con temperaturas de -40 °C y operar con una temperatura ambiente de -10 a +70 °C, con limitación lineal del 100 al 80 por ciento de carga de 50 a 60 °C y del 80 al 55 por ciento a 70 °C.
La carcasa de las nuevas fuentes de alimentación mide 107 x 85 x 335 mm y resulta idónea para sistemas de rack con una altura de 2U.
La serie TPS4500 cuenta con las certificaciones de seguridad IEC/UL/CSA/EN62368-1 y los marcados CE y UKCA, según las directivas de Baja Tensión (LV), EMC y RoHS. También cumple los estándares EN55032-A de emisiones conducidas y radiadas en el sistema final, IEC 61000-4 de inmunidad y SEMI F47-0706 a 480 Vac (Criterio B). Además, incorpora aislamiento de entrada a salida de 3k Vac, de entrada a toma de tierra de 2k Vac y de salida a toma de tierra de 500 Vdc.
Estas fuentes de alimentación trifásicas han sido diseñadas para superar lo establecido en los estándares MIL-STD-810H, Método 514.8, Procedimiento I, Categoría 1, 10 (vibración), y MIL-STD-810H, Método 516.8, Procedimiento I, IV (logística) y VI (choque), garantizando así la durabilidad y la fiabilidad en entornos adversos.
Principales aplicaciones
Equipos de test y medida, producción de semiconductores, fabricación aditiva (FA), impresoras, láseres y amplificadores de potencia por radiofrecuencia (RF).
Principales características y beneficios
- Eficiencia (típica) del 93 por ciento
- Entradas trifásicas en una configuración Delta o Wye de 360 a 528 Vac
- Interfaz de comunicaciones PMBus™ para programación y monitorización remotas
- Compatibilidad con IEC 62477-1 (OVC III)
Existe más información de las fuentes de alimentación TPS4500 en su ficha técnica.
