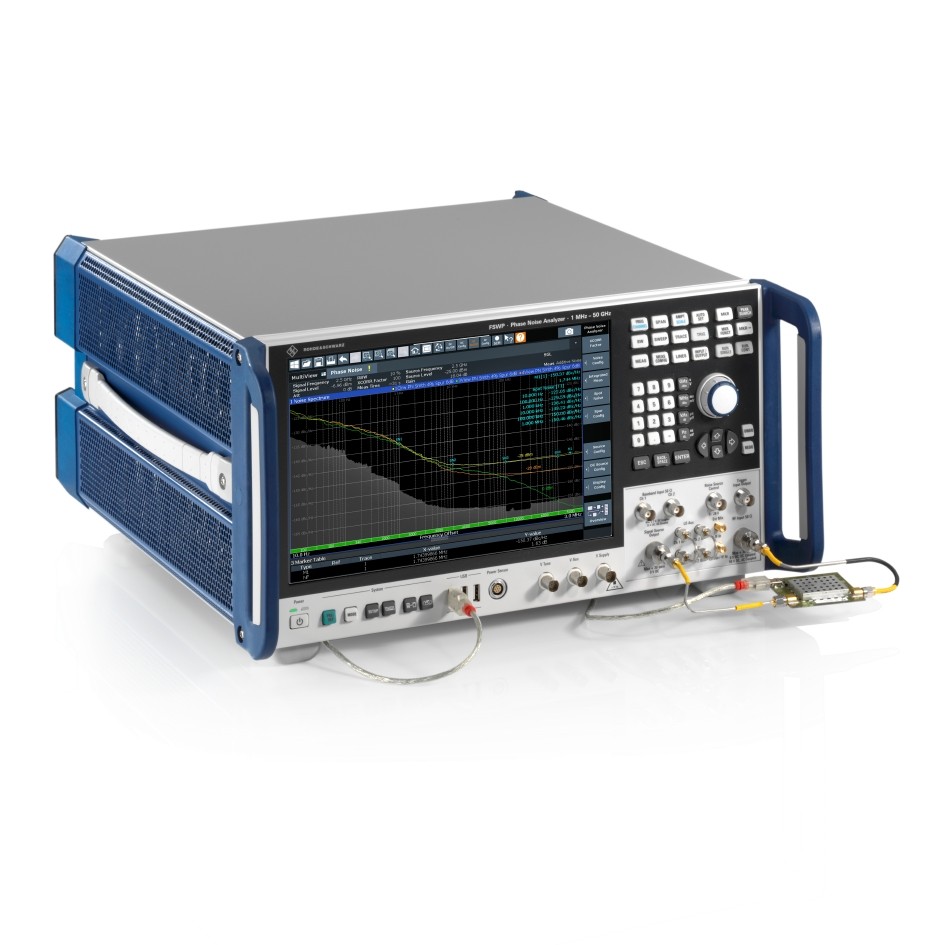

La versión actualizada del comprobador de ruido de fase y VCO R&S FSWP ahora permite un análisis avanzado de fuentes de señal y componentes hasta 56 GHz y admite osciladores locales externos.
Rohde & Schwarz ha actualizado el R&S FSWP para futuras aplicaciones con la nueva opción R&S FSWP-B56G, que amplía el rango de frecuencia hasta 56 GHz. Con la ayuda de fuentes externas de gama alta como osciladores locales, suma las ventajas de un analizador de fuente de señal fácil de usar y un comprobador de ruido de fase de gama alta. Rohde & Schwarz ha ampliado el rango de frecuencia de la fuente de señal interna hasta 54 GHz con el fin de medir el ruido de fase aditivo y residual en amplificadores. También se le ha añadido un nuevo método muy sencillo para medir el factor de ruido.
El rendimiento del comprobador de ruido de fase y VCO R&S FSWP de Rohde & Schwarz, la referencia en el sector para medidas del ruido de fase, acaba de recibir un fuerte impulso. Es la solución de test óptima para aplicaciones de radares, así como para el desarrollo y la fabricación de sintetizadores, OCXO, DRO y VCO. Gracias a la nueva opción R&S FSWP-B56G, Rohde & Schwarz ha ampliado el rango de frecuencia para medidas de ruido de fase absoluto de 50 GHz a 56 GHz. Para ello simplemente hay que pulsar un botón, sin necesidad de un convertidor externo. Estas frecuencias se requieren tanto en las comunicaciones por satélite como también para efectuar medidas de jitter en aplicaciones digitales de alta velocidad como LAN IEEE 802.3dj ultrarrápida o CEI-224G (Common Electrical I/O).
Medidas más rápidas con fuentes de señal externas de gama alta
La versión actualizada del R&S FSWP también admite ahora fuentes de señal externas como osciladores locales para medir el ruido de fase absoluto hasta 56 GHz. La utilización de una fuente de señal de gama alta permite que los usuarios obtengan los resultados con mucha más rapidez ya que solo se precisan unas pocas correlaciones cruzadas para medir el ruido de fase de un dispositivo , como por ejemplo otro oscilador de gama alta. Dependiendo de la calidad de la fuente, los usuarios pueden medir hasta 1000 veces más rápido si se compara con una fuente interna. El R&S FSWP cuenta con salidas sintonizadas para sincronizar las fuentes de señal utilizadas como osciladores locales con la frecuencia del dispositivo. En este modo, los usuarios pueden medir con uno o dos osciladores externos para aprovechar al máximo las técnicas de correlación cruzada. También pueden usar este modo para medir dos fuentes idénticas y compararlas (método de 2 DUT) para seguidamente corregir los resultados en 3 dB.
Medidas de ruido de fase aditivo y residual hasta 56 GHz
El instrumento, al incorporar la opción R&S FSWP-B56G, también resulta útil para medir el ruido de fase aditivo y residual hasta 56 GHz con un offset de frecuencia de 40 MHz en amplificadores y otros componentes. El rango de frecuencia de la fuente interna para esta aplicación se ha ampliado ahora hasta 50 GHz, o hasta 54 GHz con la opción R&S FSWP-B56G. Con fuentes externas, los usuarios pueden medir hasta 56 GHz.
El R&S FSWP también cuenta con una nueva función de marcador denominada «NOISE FIGURE MARKER». Los usuarios pueden medir el factor de ruido de un amplificador con facilidad, simplemente conectándolo entre la salida de la fuente de señal y la entrada del R&S FSWP. Este nuevo y sencillo método para medir el factor de ruido de señales pequeñas de amplificadores se basa en la demodulación de fase al igual que la medida del ruido de fase. Dado que el R&S FSWP incorpora un analizador de señal y espectro, es capaz de medir el factor Y a partir de fuentes de ruido con un ENR calibrado en el analizador de espectro, así como el nuevo factor de ruido a partir de la demodulación en el comprobador el ruido de fase.
La versión actualizada del comprobador de ruido de fase y VCO R&S FSWP está disponible a partir de julio de 2025 y será presentada por primera vez en público por Rohde & Schwarz en la feria IMS2025 que se celebra del 17 al 19 de junio de 2025 en el Moscone Center de San Francisco (California), concretamente en el estand 1443. Para más información sobre el producto, visite: https://www.rohde-schwarz.com/product/fswp
