La solución garantiza la conformidad precisa con la capa física de Ethernet automotriz para vehículos de próxima generación

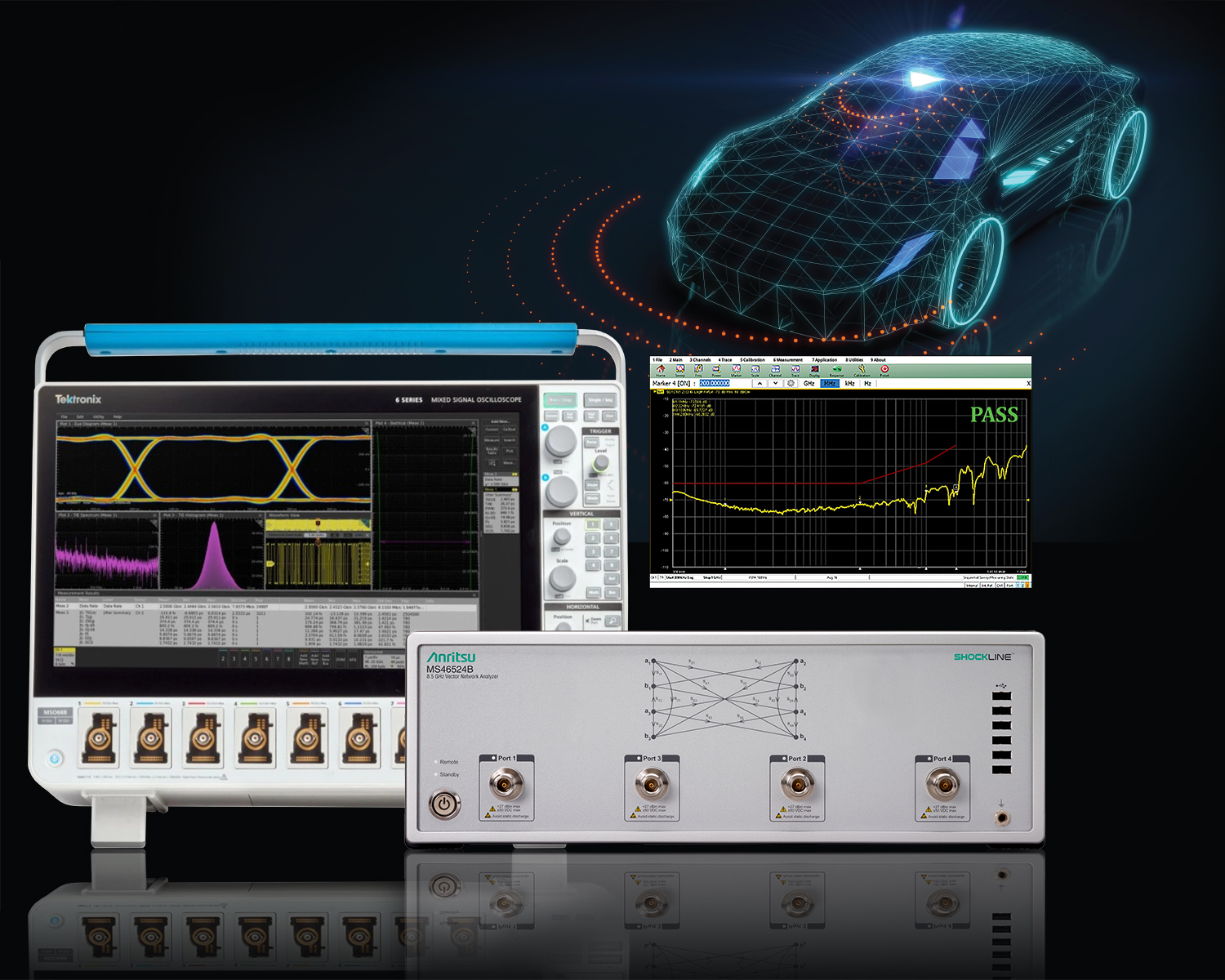

Anritsu anuncia una solución integral para pruebas de Ethernet automotriz que ofrece mediciones precisas de pérdida de retorno y conversión de modo de la interfaz dependiente del medio (MDI) para validar la conformidad con 100BASE-T1 y 1000BASE-T1. Al utilizar el analizador vectorial de redes (VNA) Anritsu ShockLine™ MS46524B con el osciloscopio MSO Tektronix® Serie 6, la solución permite a los ingenieros realizar una verificación robusta y basada en estándares de los componentes Ethernet automotriz, incluyendo cables y conectores.
A medida que las redes de vehículos evolucionan para admitir sistemas avanzados de asistencia al conductor (ADAS), infoentretenimiento y funcionalidades autónomas, la necesidad de una transmisión de datos fiable y de alta velocidad continúa creciendo. La transición de la industria automotriz a redes vehiculares basadas en Ethernet exige un estricto cumplimiento de los estándares IEEE 802.3bw, 802.3bp y 802.3ch para garantizar la interoperabilidad y la integridad de la señal en sistemas de múltiples proveedores. La solución que ofrece Anritsu aborda este desafío con un sistema de medición que combina análisis precisos en el dominio de la frecuencia y pruebas de cumplimiento automatizadas, alineadas con la suite de pruebas PMA TC8 de OPEN Alliance.
“Ethernet automotriz se ha convertido rápidamente en la columna vertebral de las arquitecturas vehiculares modernas, y no hay margen para la incertidumbre en la capa física”, afirmó Javier Irazola, Gerente General de Instrumentos de Rendimiento de Tektronix. “Cuando los ingenieros utilizan nuestro osciloscopio MSO Serie 6 y el software de cumplimiento de Ethernet automotriz TekExpress® junto con el analizador de redes vectoriales ShockLine de Anritsu, pueden obtener una visión clara y correlacionada del comportamiento en el dominio del tiempo y la frecuencia. Esto ayuda a los equipos a pasar de la depuración a las pruebas de cumplimiento basadas en estándares con mayor rapidez y confianza”. Validación completa y conforme a los estándares
Con el analizador vectorial de redes (VNA) Anritsu ShockLine MS46524B de 4 puertos, los ingenieros pueden realizar mediciones de parámetros S de alta precisión para evaluar la pérdida de retorno de MDI y las características de conversión de modo.
Estas pruebas confirman la correcta adaptación de impedancia y ayudan a garantizar la integridad de la señal diferencial, cumpliendo con los requisitos de conformidad con la IEEE. Los datos de los parámetros S capturados por el VNA se transfieren sin problemas a un osciloscopio MSO Tektronix Serie 6, donde el software TekExpress para pruebas de Ethernet automotriz, basado en la especificación OPEN Alliance TC8, valida los resultados y genera informes detallados de cumplimiento.
Una configuración típica para medir la pérdida de retorno de MDI y la pérdida de conversión de modo utiliza un dispositivo de prueba Ethernet, un dispositivo bajo prueba (DUT) Ethernet automotriz, una conexión a tierra común fiable entre el dispositivo y el DUT, un VNA, cables de fase estable y kits de calibración. La calificación del dispositivo según las especificaciones de OPEN Alliance garantiza mediciones precisas y repetibles, lo que proporciona una validación fiable de la capa física para sistemas Ethernet automotrices.
El analizador vectorial de redes (VNA) ShockLine MS46524B de Anritsu ofrece un excelente rango dinámico, estabilidad de fase y precisión de medición para pruebas diferenciales de parámetros S hasta 43,5 GHz. Este instrumento admite control remoto basado en SCPI, lo que permite su integración en flujos de trabajo automatizados de validación y pruebas de producción. Al combinarse con el MSO Serie 6 y el software TekExpress, el sistema Anritsu ofrece a los fabricantes de componentes y cables un enfoque flexible y escalable para el desarrollo de redes vehiculares de alta velocidad basadas en Ethernet. Esta configuración ayuda a los ingenieros a acelerar el desarrollo y la certificación de sistemas Ethernet automotrices de próxima generación.
