Concepto de carril DIN con forma escalonada para cuadros de distribución de panel plano con espacio limitado.

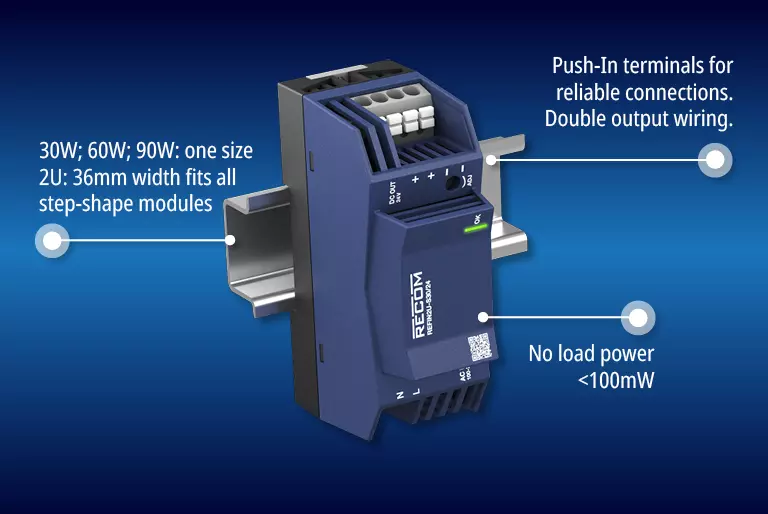

Tras el lanzamiento en noviembre del módulo escalonado de 90 W de RECOM en 36 mm (REFIN2U-S90/24/CL), RECOM amplía ahora su familia REFIN con el nuevo REFIN2U-S30. Esta última incorporación ofrece el mismo concepto de carril DIN escalonado de 2U de ancho a un coste reducido para aplicaciones de baja potencia y resuelve el problema de los cuadros de distribución de panel plano con espacio limitado, especialmente en sistemas de automatización de edificios y hogares.
El REFIN2U-S30 está disponible con salidas nominales de 12 V CC y 24 V CC y proporciona una potencia continua de 30 W. Las unidades funcionan con un amplio rango de entrada de 85 a 305 V CA y ofrecen rangos de ajuste de salida de 10,8 a 13,2 V CC y de 21,6 a 26,4 V CC, respectivamente. La eficiencia típica alcanza hasta el 90 %, mientras que el consumo de energía en vacío es inferior a 100 mW.
Con un ancho de tan solo 36 mm y unas dimensiones totales de 36 x 94 x 55 mm, la nueva serie está diseñada para instalaciones donde el espacio de distribución es limitado. Los componentes utilizan terminales de inserción con resorte para cables sólidos o multifilares, lo que permite una conexión sin herramientas ni casquillos. Las aletas de montaje traseras también permiten la instalación directa en el panel posterior en cualquier orientación, incluso sin un riel DIN.
El REFIN2U-S30 está especificado para una salida de 30 W de -40 °C a +55 °C a nivel mundial y puede operar hasta +90 °C ambiente con reducción de potencia. Las funciones de protección incluyen protección contra cortocircuitos, sobrecorriente y sobretensión con modo de recuperación automática y recuperación automática. El aislamiento reforzado proporciona un aislamiento de 4 kVCA de entrada a salida, mientras que los convertidores están clasificados para operación OVC III hasta 3000 m de altitud y OVC II hasta 5000 m.
Para la integración del sistema, las nuevas piezas cumplen con los requisitos EMC de EN IEC 61204-3 Clase B y EN55032 Clase B, y están certificadas según UL62368-1, CAN/CSA-C22.2 No. 62368-1-19, IEC62368-1 y EN IEC 62368-1. Los productos también están clasificados como fuentes de alimentación limitadas (LPS).
«Con la introducción del REFIN2U-S30, RECOM amplía la gama REFIN2U dentro de una plataforma mecánica común, lo que permite a los diseñadores escalar a diferentes niveles de potencia manteniendo el mismo formato compacto de 2U y el mismo concepto de instalación», comenta Michael Schrutka, MSc., director de producto de CA/CC de RECOM.
