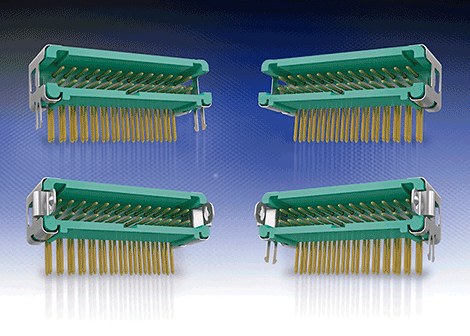

Los conectores Gecko horizontales de Harwin reducen la altura de apilamiento de las placas y aumentan la flexibilidad de diseño

Familia de conectores de alta fiabilidad con paso de 1,25mm que facilita la configuración de placas madre e hija



Como novedad, en nuestra revista de electrónica, Harwin ha presentado una versión horizontal de su conector Gecko de alta fiabilidad con paso de 1,25mm que reduce la altura de apilamiento de las placas hasta solo 5,6mm. Este nuevo formato, que se suministra en seis posiciones estándar – 6, 10, 12, 16, 20, 26, 34 y 50 – también facilita las configuraciones de placa madre e hija.

Los conectores de la serie G125 ofrecen altas prestaciones en un encapsulado miniatura. El espacio de 1,25mm entre patillas da como resultado un ahorro de espacio del 35% frente a otros conectores de altas prestaciones como Micro-D. Los conectores pueden conducir 2A por contacto y funcionan en un amplio rango de temperaturas (-65 a +150°C) y bajo extremas vibraciones (eje Z 100g 6m/s). Otras características compartidas con la familia de conectores Gecko son los puntos de polarización que evitan una conexión incorrecta, la sencilla identificación de la posición nº 1 para una rápida inspección visual y bloqueos opcionales que permiten simple y un rápido desbloqueo sin necesidad de herramientas especiales. Los conectores de formato horizontal incorporan un nuevo sistema mecánico de bloqueo por sujeción para una mayor seguridad de la conexión.

Scott Flower, Responsable de Producto, comenta: “Las altas prestaciones de Gecko han sido posibles gracias a nuestro contacto patentado de aleación de cobre de cuatro dedos, que asegura la integridad de los datos bajo condiciones extremas de choque y vibración. Los nuevos formatos aumentan la flexibilidad de diseño y están indicados para aplicaciones en vehículos aéreos no tripulados, robótica, submarinas y coches deportivos”.

Los conectores Gecko se encuentran disponibles en embalaje de cinta y carrete para procesos de montaje automatizado.
