Harwin simplifica el apantallamiento miniatura frente a EMC

Las abrazaderas de muy bajo perfil facilitan el montaje automático

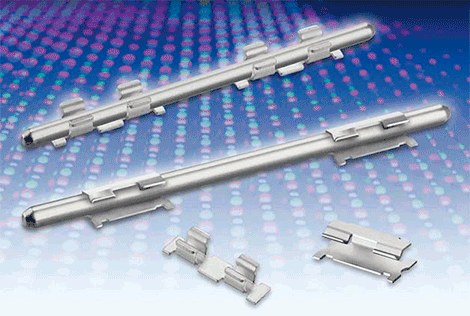

Harwin ha ampliado su conocida gama EZBoardware tras presentar tres nuevos abrazaderas de apantallamiento frente a RFI indicadas para carcasas de protección de pequeño tamaño y bajo perfil con grosores de 0,15 a 1,0 mm. Entre sus novedades existen dos abrazaderas con una longitud de tan solo 3,9 mm que permiten a los usuarios instalar carcasas de pequeño tamaño sobre la placa gracias a este económico método.

La gama de abrazaderas ahora disponible incluye asimismo la S0961-46R, especialmente diseñada para ofrecer mayores fuerzas de retención sobre la carcasa de protección, generalmente un 30% superiores, y son ideales para aquellos usuarios que buscan la máxima retención de la carcasa de apantallamiento a la placa.

Las abrazaderas para carcasa EZShield se suministran en cintas y carretes y están diseñadas para su colocación y montaje de forma automática sobre la placa, evitando así operaciones lentas, costosas y potencialmente dañinas de proceso secundario. Las abrazaderas ofrecen una retención segura de carcasas de apantallamiento frente a RFI/EMI y resisten choques y vibraciones, además de facilitar su retirada y sustitución, por lo que resultan ideales para realizar ajustes, reparaciones y mantenimiento.

Paul Gillam, Responsable de Producto, comentó: “Con su huella reducida y perfiles con una altura a partir de 0,8 mm, estas versátiles abrazaderas ofrecen un método muy económico para fijar las carcasas de apantallamiento y las barras de alimentación a un sustrato de la placa de circuito impreso. La colocación automática de las abrazaderas permite suprimir las operaciones de soldadura y desoldadura tras el montaje y así reducir significativamente los daños provocados en la placa por las soldaduras. El formato de la carcasa de apantallamiento utilizado en estas abrazaderas es un sencillo diseño de caja de cinco lados en lugar de los formatos más costosos de valla y cubierta propuestos por otros competidores”.

Sus aplicaciones se encuentran en numerosos mercados, desde electrónica de consumo hasta industria, instrumentación y sistemas de control. Básicamente, las abrazaderas para carcasas EZShield se adaptan a cualquier mercado que utilice dispositivos de RF o requiere protección frente a interferencias. Algunos ejemplos típicos son sistemas de radio, equipos inalámbricos y electrónica de consumo, donde es preciso unir a la retención efectiva y de bajo coste de la carcasa unas buenas prestaciones de apantallamiento.
